产品规格选型样本

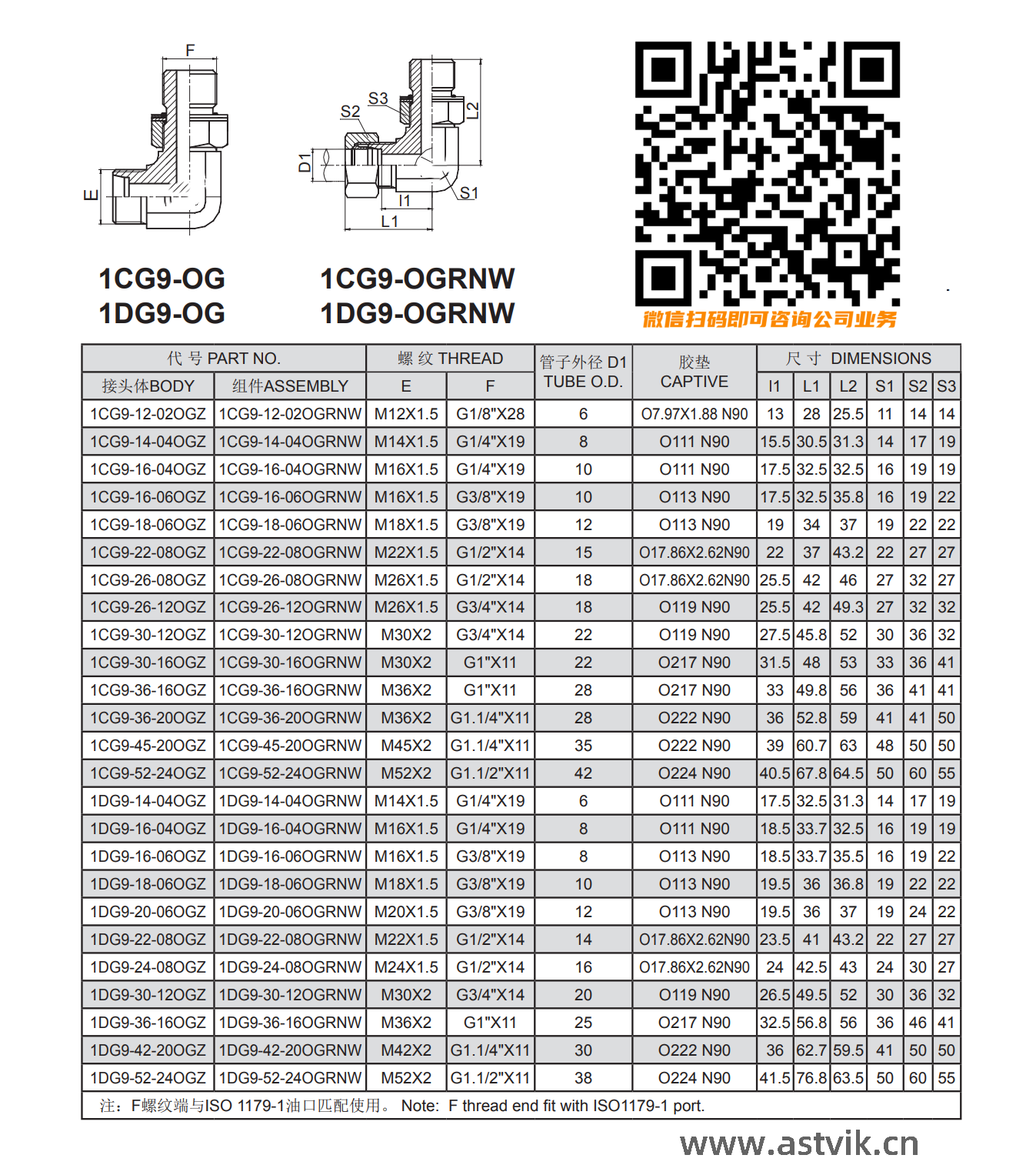

公制外螺纹DIN卡套式24°锥密封H型G牙英管螺纹带F型柱端可调向O型圈密封1CG9/1DG9-OG系列90°弯通液压过渡管接头产品规格选型样本如下：
产品型号解说
举例A：1CG9-16-04OGZ
举例B：1DG9-16-04OGZ
数字1代表外丝
字母C代表轻型单卡套式（24°锥）/字母D代表重型单卡套式（24°锥）
数字16代表公制螺纹M16X1.5
G代表英管螺纹平面O型圈密封

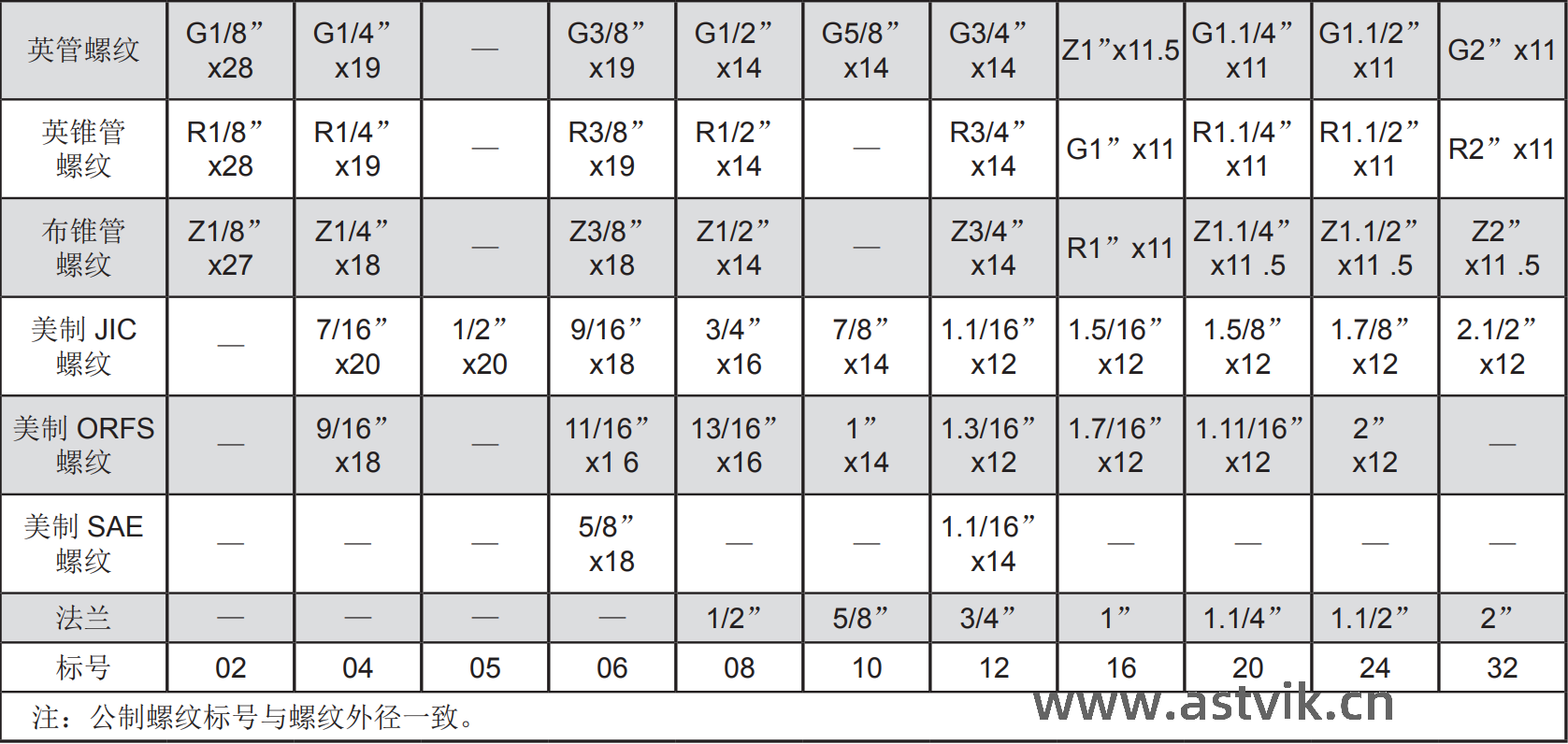

04代表英制螺纹G1/4-19具体明细参考下面表格
OG表示可调向接头
字母Z代表表面处理为白锌
注：如需要卡套和卡套螺母整套订货，则请在代号后加“RN”，如1CG9-16-04OGRN
若需了解ISO 8434-1公制外螺纹DIN卡套式24°锥密封H型1C9/1D9-RN系列弯通液压过渡管接头替代国标GB/T 3740及其代号详细说明请点击阅读>>>1C9/1D9-RN系列
